Adobe Illustrator お茶の子サイサイ

ヘッドコピー


第7章 印刷のためのアートワーク環境



■7-6 トラッピングの原理

 トラッピングはケヌキ合わせを回避する方法のひとつです。スミベタはオーバープリントを設定することでケヌキ合わせを回避できますが、スミベタ以外のC、M、Yの版のケヌキ合わせの場合重ね合わせると印刷色が変わってしまいます。たとえば、YベタのバックにC文字をのせる場合、オーバープリントで設定すると文字はシアンではなくグリーンになってしまいます。しかし、これをケヌキにすると印刷時の見当のズレの問題が発生するので、文字の縁を少し太らせることで印刷時の見当に余裕を持たせるためものがトラッピングです。

 ケヌキ合わせをする2つの色のうち、より淡い色を太らせることでトラッピングは行われます。淡色に濃色を重ねたときに重なった色が濃色に近いからです。逆にすると印刷の仕上がりが不具合になるので要注意です。たとえば、Y50%の平網の上にC80%の文字をトラッピングする場合、Y50%のバックの網を太らせます。背景がオブジェクトに重なるのをチョークトラップといいます。YとCが逆の場合、Yの文字を太らせます。これをスプレッドトラップといいます。スプレッドトラップの場合文字の線設定をを同色にし、線設定のみをオーバープリントすることでトラッピングができます。チョークトラップの場合は、文字の線設定をバックと同じにし、線設定のみをオーバープリントにします。

 ケヌキ合わせをするアートワークが両方ともオブジェクトの場合、<フィルタメニュー>の[パスファイダ]のなかの「トラップ」を使うこともできます。しかし同色同士にトラップをかける場合と、文字の場合はフィルタによるトラップはできません。文字の場合はアウトラインを作成するか、ペイント設定で設定します。フォントにトラップをかけるときにATMフォントでなくても、PostScriptプリンタでの出力には問題がありません。

 トラップ幅の決定は難しいものがあります。トラップの大きさや濃度差によって左右されるし、文字も明朝系とゴシック系とでは同じポイントでもトラップ幅は明朝系の方が大きく取る必要があります。

 もし出力をCEPSで行うのであれば、ピットマップ化されたCEPSのデータ上でトラッピングする方法もあります。


※スミベタ以外のC、M、Y
スミ(K)でも乗せずにバックにする場合は前面オブジェクトにトラッピングの設定をしなくてはなりません。

※淡色に濃色を重ねる
2つの色の濃度が近い場合、どちらが淡色でどちらが濃色化の判断を難しいことがあります。この場合2つの色を重ねたときその色がどちらの色に近いかで判断します。

※同色同士
当然ながらたとえばスミ30%のペイント設定のオブジェクトにスミ50%のオブジェクトを重ねトラップフィルタをかけても作用しません。このため掛け合わせ同士のトラップには注意が必要です。

※トラップ幅
トラップ幅は少なければ少ない方がいいわけです。Illustratorのユーザーガイドには一般的に0.3ポイント以上1.0ポイント以下になっていますが、0.15ポイントから0.3ポイント程度が妥当なトラップ設定ではないでしょうか。

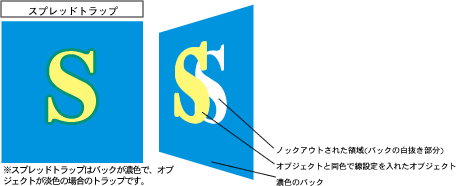

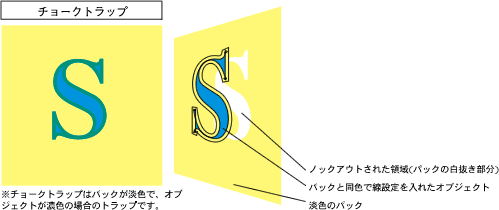

●チョークトラップとスプレッドトラップ

◎チョークトラップの作り方
1)オブジェクトの線設定にトラップ幅の倍で線設定。
2)バックの色と同色にする。
3)オブジェクトの線設定のみをオーバープリントに設定。

◎スプレッドトラップの作り方
1)オブジェクトの線設定にトラップ幅の倍で線設定。
2)オブジェクトの色と同色にする。
3)オブジェクトの線設定のみをオーバープリントに設定。

Copyright 1996 by Jin Kamikochi
