Illustrator 8.0 大解剖

ヘッドコピー


▼第一回 新機能を探検する



■3 パスのオフセットで手動チョークトラップ

 今までのバージョンで、フィルタメニューやオブジェクトメニューにパスのオフセットの機能がありました。これは選択したパスを境界線にして指定した等間隔の距離で新しいパスを作成するものです。今までのバージョンでは、内側に同じオフセット値でパスを作成するときには不都合がありましたが、Illustrator 8.0から、内側にパスのオフセットを作成しても正確なオフセットパスが作成されます。



■正しくなったコーナーボイントの処理
 今までのパスのオフセットでは、クローズドパスの外側に新しいパスを作成するときは、等間隔でパスが作成されましたが、内側にパスを作成するときは、機械的にパスを移動させるだけなので、ゴミが残っていました。コーナーポイントでは二方向からパスのオフセットを生成するので、パスが交差してしまうのです。ところが以前のIllustratorのパスのオフセット機能では、交差した部分はそのままになっていたため使い物になかなかったのです。

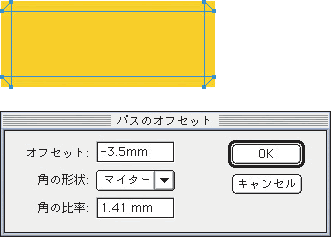

※Illustrator 7.0J以前に内側に作成されたオフセットパス。オフセットパス内側に作成するときは、パスのオフセット値をマイナスにします。

 しかし8.0からは、コーナーで交差した部分に残ったゴミを削除し、コーナーポイントからもオフセット値で内側に作成できるようになったのです。

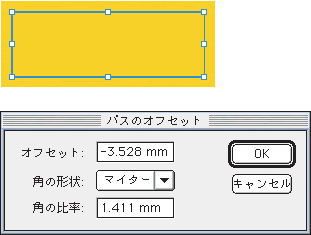

※Illustrator 8.0以前に内側に作成されたオフセットパス。

 この機能が改善されたことで、同じ幅で小さなオブジェクトを作成することがたいへん簡単にできるようになりました。コーナーのない円などでは、以前のパスのオフセットでもほぼ問題なく内側に小さなパスを作成できましたが、コーナーポイントがあると、使い物になりませんでした。どうしてもコーナーポイントを反映させるためには、オフセットで作成されたパスを[パスファインダ]の[中まど]で交差ポイントを作成し、ダイレクト選択ツールでコーナーのゴミの部分を選択して削除するしかありませんでした。
※[パスファインダ]の[中まど]でゴミを選択し、ダイレクト選択ツールで削除します。

 正確なオフセットでパスの内側に新しいパスを作成することで、チョークトラップが簡単にできるようになります。背面にグラデーションや画像があっても、パスのオフセットでトラップ分だけ間引いたパスを作成し、そのパスを使って、背面のオブジェクトをケヌキにし、オリジナルのオブジェクトを最前面に持ってきて重ね、オーバープリントすることで、簡単にチョークトラップができます。

 パスのオフセットでは、複合パス化されたものでも、複合パスの属性を持ったままで新たにパスが作成されるので、フォントをアウトライン化してチョークトラップすることも簡単です。

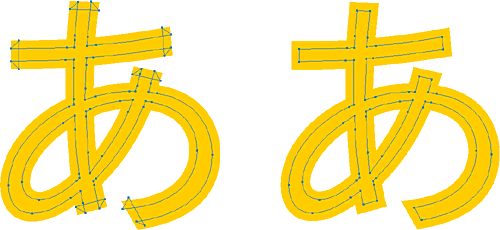

※左が7.0J以前のパスのオフセットでマイナス処理した文字。コーナーの処理が正しく行なわれていない。右が8.0で、チョークトラップ分だけ間引いたオブジェクトを簡単に作成できます。


このコンテンツは1998年12月10日〜2000年4月19日に書かれたものです。
